Автоматическая насосная установка (АНУ)  поставляется в виде компактного модуля, готового к эксплуатации, со всей необходимой трубной обвязкой, запорной арматурой и элементами КИП. Необходимо выполнить лишь соединения всасывающего и напорного трубопровода, подключение к электрической сети (для автоматических насосных установок пожаротушения потребуется также подключение внешних датчиков, реле и цепей диспетчеризации). Могут быть также еще установлены заказанные отдельно и входящие в объем поставки принадлежности. АНУ, применяется для повышения давления, перекачивания жидкости на водопроводных станциях, и системах водяного пожаротушения на объектах промышленного, сельскохозяйственного или бытового назначения.

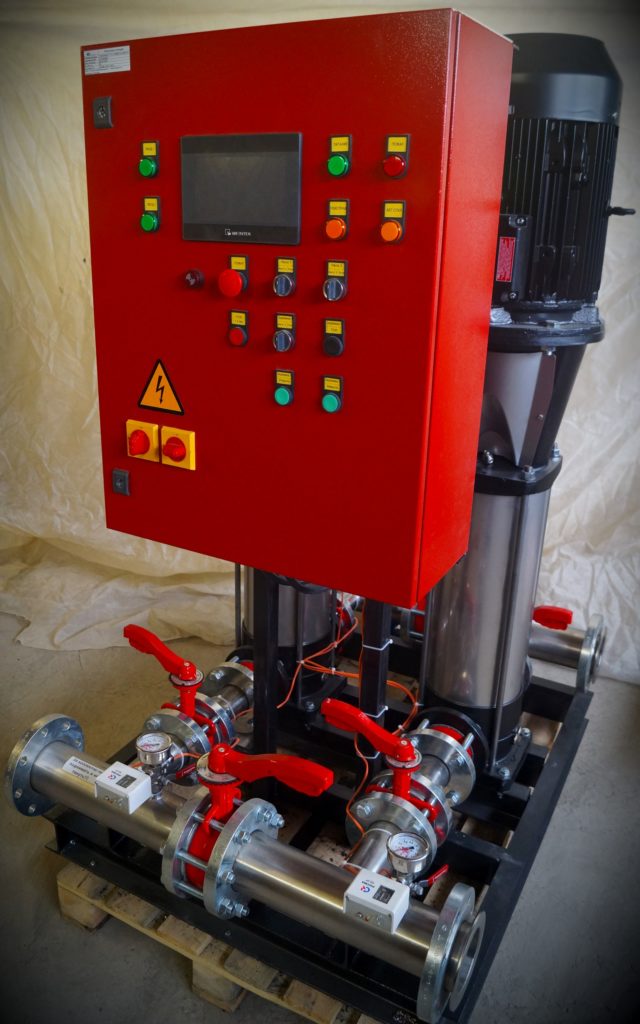

 Автоматическая насосная установка пожаротушения

          Данная АНУ предназначена для применения в системах водяного пожаротушения, может поставляться в исполнении для спринклерной или дренчерной систем водяного пожаротушения.

     Основныефункции установки:

  • автоматическое включение насосов при поступлении сигнала «Пожар» от переключателя на лицевой панели шкафа управления, от внешних датчиков или кнопок, из системы диспетчеризации и управления по протоколу RS-485 ModBus RTU;
  • автоматическое подключение резервного насосного агрегата при выходе из строя основного;
  • автоматический запуск станции после аварийных ситуаций, при восстановлении питающего напряжения или подачи воды;
  • автоматический или ручной запуск насосов;
  • диспетчеризация по протоколу Modbus;
  • индикация рабочего состояния и аварийных ситуаций на панели управления;
  • контроль входных информационных линий на обрыв и короткое замыкание с выдачей соответствующих аварийных сигналов (согласно ГОСТ Р 53325-12 пункт 7.4.1);
  • контроль силовых линий исполнительных устройств на обрыв с выдачей соответствующих аварийных сигналов (насосные агрегаты, задвижки согласно ГОСТ Р 53325-12 пункт 7.4.1) с выдачей соответствующих аварийных сигналов;
  • защита насоса от зарастания (заиливания) посредством пробного пуска в течение двух-пяти секунд каждые пять суток простоя;
  • автоматическая смена питающего ввода при пропадании питающего напряжения на одном из них;
  • управление задвижкой с 3-х фазным электроприводом.

     Защитныефункции установки:

  • защита от короткого замыкания в двигателе;
  • защита насосов от работы без воды (при помощи подключаемого реле давления или при помощи реле уровня в пожарной емкости);
  • защита насоса от зарастания (заиливания) посредством пробного пуска в течение двух-пяти секунд каждые пять суток простоя.

     Дополнительные функции (опции):

  • тепловая защита двигателя при помощи подключаемых датчиков температуры (биметалл), данная функция входит в основную поставку;
  • тепловая защита двигателя при помощи подключаемых PTC/Pt100 датчиков температуры;
  • контроль влажности двигателя;
  • исполнение со встроенным АВР по питанию;
  • дополнительная вентиляция шкафа управления установки с сохранением защиты IP54;
  • возможность дистанционного управления;
  • возможность подключения к системе автоматизации и сбора данных;
  • вывод звуковой и световой сигнализации (зуммер и/или маяк).

      Состав изделия:

  • Основное оборудование:
  • основной (резервный) насос с электроприводом на раме;
  • общая рама, стойки, трубопроводы, краны (задвижки), контрольно-измерительная аппаратура;
  • шкаф управления установки;
  • устройство защиты от сухого хода;
  • обратный клапан;
  • эксплуатационная документация (Инструкция по эксплуатации и Паспорт);
  • схема подключения

Дополнительное оборудование (заказывается отдельно):

  • гибкие соединительные трубопроводы;
  • поплавковый выключатель;
  • виброопоры;
  • вибровставки;
  • предохранительный клапан;
  • безнапорный приемный резервуар;
  • компенсаторы.

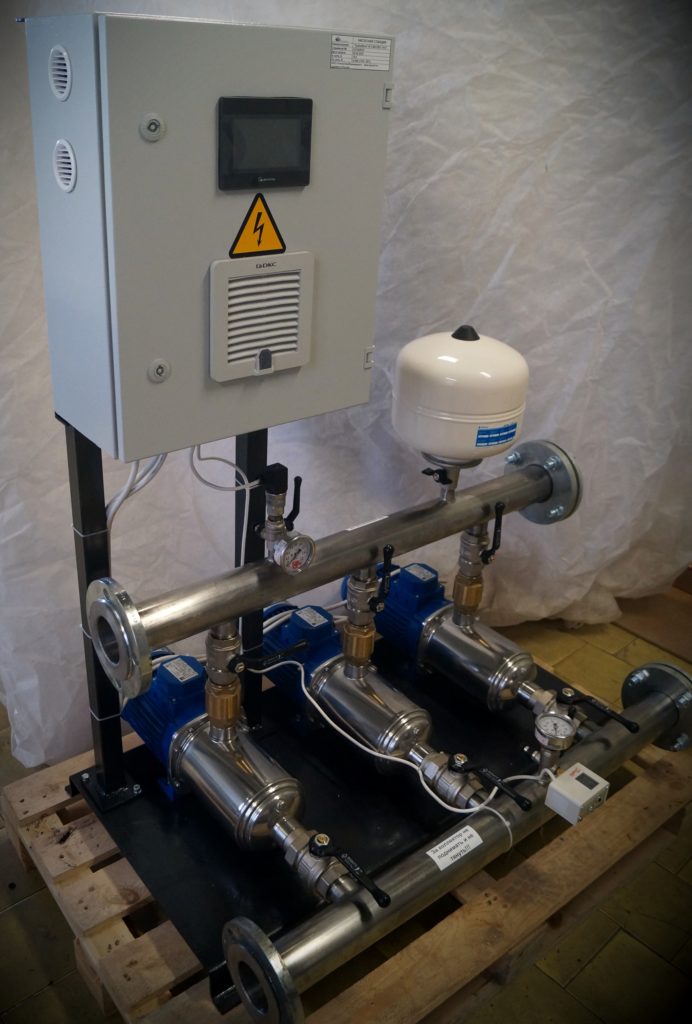

Автоматическая насосная установка водоснабжения

          Данная АНУ предназначены для управления насосными агрегатами в системах повышения давления и циркуляции.

       Основные функции установки:

  • автоматическая плавная регулировка производительности насоса в соответствии с текущим потреблением воды и заданным давлением;
  • автоматическая смена насосов (период смены устанавливается) для выравнивания износа. При выходе из режима ожидания первым включается тот насос, который имеет наименьшую наработку;
  • контроль времени наработки и простоя насосных агрегатов (для выравнивания износа);
  • автоматический запуск установки после аварийных ситуаций, при восстановлении питающего напряжения или подачи воды, если станция работала в автоматическом режиме;
  • автоматический переброс на другой рабочий насосный агрегат в случае аварийного отключения, работающего;
  • ручной запуск насосов в тестовом режиме;

 возможность ручной блокировки одного из насосов на время проведения технического обслуживания;

  • экономия электроэнергии за счет применения частотного преобразователя;
  • индикация значения выходного давления;
  • индикация технической неисправности;
  • индикация рабочего состояния

     Защитные функции установки:

  • защита от короткого замыкания в двигателе;
  • защита от обрыва и асимметрии фаз;
  • защита от изменения порядка чередования фаз;
  • защита от перегрузки двигателя по току;
  • защита от выхода питающего напряжения за допустимые диапазоны;
  • защита от чрезмерной длительности пуска (для контроля перегрузок насосного агрегата или заклинивания);
  • защита насосов от работы без воды (при помощи подключаемого реле давления, реле протока, поплавков и т.п.);
  • защита насоса от зарастания (заиливания) посредством пробного пуска в течение двух-пяти секунд каждые пять суток простоя.

      Дополнительныефункции(опции):

  • плавный пуск насосных агрегатов (посредством УПП или пуском звезда-треугольник);
  • уличное исполнение (антидождевой козырек и обогрев);
  • дополнительная вентиляция шкафа управления установки с сохранением защиты IP54.
  • тепловая защита двигателя при помощи подключаемых датчиков температуры (биметалл);
  • тепловая защита двигателя при помощи подключаемых PTC/Pt100 датчиков температуры;
  • контроль влажности двигателя;
  • выносной диспетчерский пульт с панелью управления;
  • управление дополнительными задвижками с электроприводом.

      Состав изделия:

  • Основное оборудование:
  • основной (резервный) насос с электроприводом на раме;
  • общая рама, стойки, трубопроводы, краны (задвижки), контрольно-измерительная аппаратура;
  • шкаф управления установки;
  • устройство защиты от сухого хода;
  • обратный клапан;
  • эксплуатационная документация (Инструкция по эксплуатации и Паспорт);
  • схема подключения

Дополнительное оборудование (заказывается отдельно):

  • гибкие соединительные трубопроводы;
  • поплавковый выключатель;
  • виброопоры;
  • вибровставки;
  • предохранительный клапан;
  • безнапорный приемный резервуар;
  • компенсаторы.
