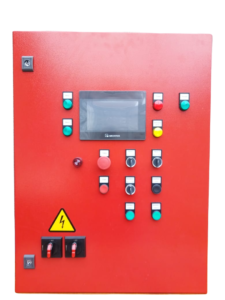

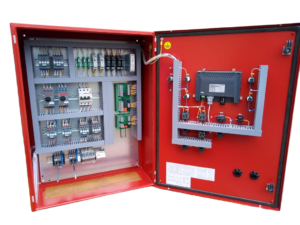

Шкафы управления (пожаротушение) предназначены для управления группой насосных агрегатов с асинхронными двигателями переменного тока с короткозамкнутым ротором в дренчерных и спринклерных системах пожаротушения.

     В полной конфигурации шкаф управления может управлять 10 пожарными насосами, 20 задвижками, а также жокей-насосами и дренажными насосами, общее количество которых может доходить до десяти. В шкафах типа Спектр-Fs насосы запускаются с помощью устройства плавного пуска. Шкафы применяются для запуска основных насосов, а в случае их аварии, резервных насосов системы пожаротушения, при поступлении сигнала «Пожар» на контроллер.

     Основные функции управления системой пожаротушения выполняют специализированные контроллеры, а также используется цветная сенсорная панель управления, которая позволяет настраивать и отображать параметры системы и визуально контролировать аварийные события.

     Степень защиты оболочки IP54 или IP65.

     Климатическое исполнение УХЛ4 или УХЛ1.

Основные функции:

  • автоматическое открытие/закрытие задвижек при поступлении внешнего либо местного (от кнопки на двери шкафа) сигнала «Пожар»;
  • автоматическое включение основных пожарных насосов через настраиваемую выдержку времени после поступления сигнала «Пожар»;
  • автоматическое включение резервного насоса при блокировке одного из основных насосов (блокировка основного насоса может наступить не только по причине неисправности насоса, но и при выводе его из режима «Авто» переключателем режима работы);
  • возможность ручной блокировки любого насоса на время проведения технического обслуживания

(переключением режима работы в «0» и отключением автомата).

  • плавный пуск и останов основных пожарных насосов;
  • автоматический запуск станции после аварийных ситуаций, при восстановлении питающего напряжения;
  • автоматический ввод резерва по питанию — АВР в стандартной комплектации в соответствии с пожарными нормами;
  • возможность ручного пуска/останова насосов с сохранением полного набора защитных функций (защита насоса от сухого хода и защита двигателя от КЗ, перегруза и перегрева);
  • световая и звуковая сигнализация режимов работы шкафа «Пожар», «Авария».
  • контроль выхода основных насосов на установленный режим (по реле давления в напорном коллекторе);
  • диспетчеризация через «сухие контакты» и через сеть RS-485 по протоколу Modbus RTU;
  • отображение информации о состоянии двигателей, датчиков, шлейфов, настройка параметров системы на цветной сенсорной панели оператора;
  • хранение истории событий и ошибок системы за последние сутки и архивирование истории событий и ошибок системы;

Защитные функции для всех насосов:

  • защита двигателей насосов от короткого замыкания;
  • защита двигателей насосов от аварийных режимов питающей сети (неправильное чередование фаз, обрыв фазы, асимметрия фаз, пониженное/повышенное напряжение сети);
  • защита насосов от работы без воды «сухой ход» при помощи реле давления и/или датчиков уровня в пожарном резервуаре.
  • предотвращение «заиливания» долго простаивающих насосов.

Дополнительные защитные функции для основных насосов:

  • защита от перегрузки двигателей по току;
  • тепловая защита двигателей при помощи встроенных в обмотки двигателя датчиков. Тип датчиков – PTC, биметалл.

Область применения: система пенного пожаротушения, система спринклерного пожаротушения, система дренчерного пожаротушения.
